Bâtiment séchoir offert : votre séchoir solaire clé en main, même sans bâtiment

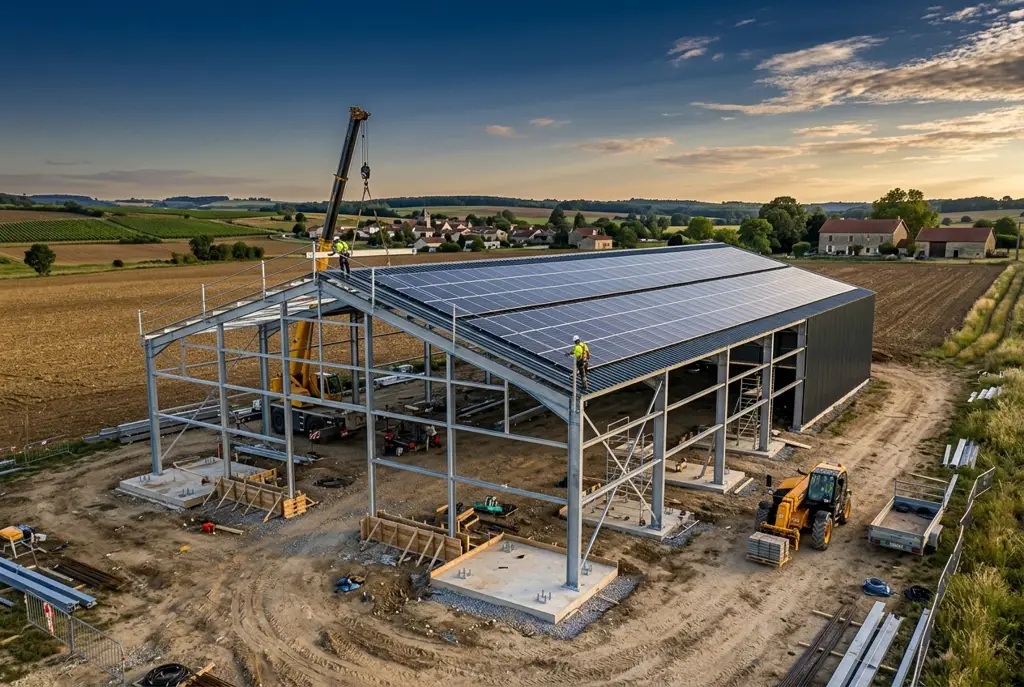

Vous n'avez pas de bâtiment fermé pour installer un séchoir solaire ? Thermasol Air Systems® vous offre le bâtiment séchoir avec votre installation de séchage solaire clé en main. Structure métallique, toiture en panneaux PVT air Thermasol 550, ventilateurs, chambre d'aspiration et chambre de compression : nous livrons un séchoir complet, neuf et conforme à la fiche CEE AGRI-EQ-110. Vous n'avez qu'une chose à préparer : le terrain et les fondations.
Ce que Thermasol Air Systems® prend en charge
- Étude de dimensionnement gratuite (tonnage, produit à sécher, ensoleillement PVGIS).
- Plan d'implantation et descentes de charges pour votre maçon / bureau d'études béton.
- Fourniture et montage de la structure métallique du bâtiment séchoir.
- Toiture en panneau PVT air Thermasol 550.
- Ventilateurs, chambre d'aspiration, chambre de compression, gaines.
- Mise en service et montage du dossier prime CEE AGRI-EQ-110.
Ce qui reste à la charge de l'exploitant : le terrain et les fondations
La structure métallique est montée sur des supports que vous réalisez. Vous devez préparer et réaliser tout ce qui concerne les fondations et leur fixation.
1. Implantation exacte des poteaux
- Faire reporter sur le terrain les axes et entraxes figurant sur le plan d'implantation.
- Respecter précisément la position de chaque poteau, y compris les poteaux de pignon, encadrements de portes et fenêtres.
- Le plan d'implantation et les descentes de charges doivent être remis au maçon / bureau d'études béton.
2. Étude et réalisation des fondations
- Faire dimensionner les massifs ou longrines par un professionnel, selon les descentes de charges et la nature du sol.
- Réaliser terrassement, coffrage, ferraillage et béton. Le ferraillage n'est pas fourni.
- Contrôler le niveau de chaque massif avant la pose : le niveau des pieds de poteaux doit rester dans une tolérance de ±5 mm.
- Faire un relevé altimétrique et prendre le plot le plus haut comme référence.
3. Préparer le type de pose prévu sur la commande
| Type de poteau | Travail à la charge du client |
|---|---|
| Poteau encastré | Prévoir les réservations et couler le poteau dans 40 cm de béton, au niveau -400 mm. Les profils verticaux sont généralement livrés avec la longueur supplémentaire nécessaire. |
| Poteau avec pré-scellement | Réaliser les fondations et poser les pré-scellements / tiges d'ancrage strictement selon le plan spécifique. Des chevilles chimiques peuvent être nécessaires dans certains cas, non fournies et non calculées dans la notice. |
| Poteau articulé sur platine | Réaliser les massifs béton, positionner le poteau, percer et fixer les platines avec les ancrages prévus par l'étude. Ancrages Ø20 mm généralement prévus pour les poteaux, à confirmer impérativement par les descentes de charges. |
Poteau encastré
Prévoir les réservations et couler le poteau dans 40 cm de béton, au niveau -400 mm. Les profils verticaux sont généralement livrés avec la longueur supplémentaire nécessaire.
Poteau avec pré-scellement
Réaliser les fondations et poser les pré-scellements / tiges d'ancrage strictement selon le plan spécifique. Des chevilles chimiques peuvent être nécessaires dans certains cas, non fournies et non calculées dans la notice.
Poteau articulé sur platine
Réaliser les massifs béton, positionner le poteau, percer et fixer les platines avec les ancrages prévus par l'étude. Ancrages Ø20 mm généralement prévus pour les poteaux, à confirmer impérativement par les descentes de charges.
4. Calage et réglage
- Prévoir des cales métalliques ou en matériaux durables si nécessaire, jamais des cales en bois.
- L'épaisseur totale de calage sous une platine ne doit pas dépasser 10 mm.
- Les cales doivent pouvoir être entièrement enrobées par le produit de scellement si un scellement est réalisé.
5. Fixations spécifiques
- Prévoir les chevilles / ancrages conformes et dimensionnés pour les efforts, notamment l'arrachement dû au vent.
- Les montants de pignon et encadrements de portes / fenêtres doivent être fixés dans un massif béton avec des ancrages Ø12 mm, sauf indication différente sur les plans.
- Si des tiges d'ancrage sont imposées, le détail exact vient du document de descentes de charges.
6. Après la mise en place de l'ossature
- Le montage est réglé dans les trois axes avant serrage définitif des boulons.
- Pour les poteaux encastrés, le scellement final dans les 40 cm de béton se fait après réglage de l'ossature.
- Il est conseillé d'attendre 28 jours de séchage du béton avant de fixer les poteaux sur fondations.
Les 5 étapes de votre séchoir clé en main
Étude gratuite et plan d'implantation
Vous réalisez les fondations (28 jours de séchage béton)
Montage de la structure métallique
Pose de la toiture PVT air et du système de ventilation
Mise en service et dossier CEE AGRI-EQ-110
Pour qui ?
- Exploitants forestiers et négociants en bois de chauffage sans hangar de séchage.
- Scieries et producteurs de plaquettes / granulés.
- Exploitations agricoles : fourrage, céréales, châtaignes, PPAM.
- Terrain disponible ≥ 500 m² au sol, accès camion.
